优势特点
-
改传统内溢流堰为外溢流堰,增加了沉降面积,不易堵料。
-
改传统浓缩机水平方向给料改为倾斜给料,根本上消除给料堵塞问题。
-
设有缓流装置,减缓物料水流上升速度,使溢流水更均匀、浊度更低。
工作原理
竖轴在电机传动装置的带动下旋转,矿浆沿着给料装置流入槽体中心给料混匀筒,固体物料沉降在池的底部由刮板刮刀槽体中心派出,澄清溢流水经过缓流装置从槽体外部的环形外溢流堰溢出。

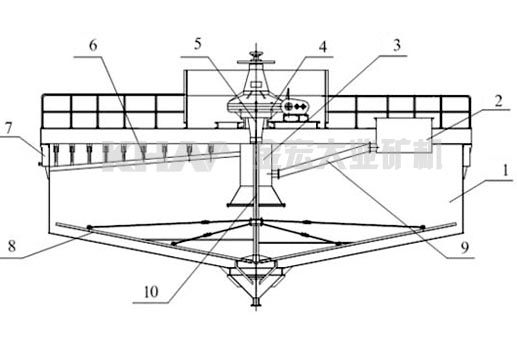

产品结构
1、槽体 2、脱气槽 3、给料混匀筒 4、电动机传动装置 5、耙架提升装置 6、缓流装置 7、溢流堰 8、耙架 9、给料装置 10、竖轴

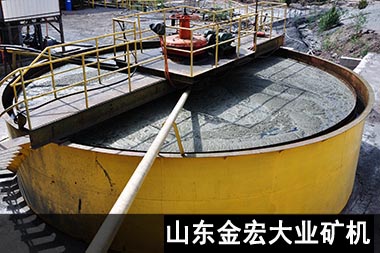

产品应用
适用于处理量较大和产品浓度低的场合,主要用于选矿厂精矿的浓缩和尾矿的脱水,亦可广泛用于煤炭、化工、建材以及水源和污水处理工业中含固体颗粒液体的浓缩和净化。
技术参数
型号 |
池直径(mm) |
池深度(mm) |
沉降面积(m2) |
处理能(t/d) |
电机型号 |
电机功率(kw) |
钢槽体重量(kg) |
重量(kg) |
NZSG-2.5 |
2500 |
1850 |
4.9 |
5-10.8 |
Y90L-6 |
1.1 |
1000 |
2225 |
NZSG-3A |
3000 |
1800 |
7 |
5-23.3 |
Y100L-6 |
1.5 |
1664 |
3168 |
NZSG-3 |
3600 |
1800 |
10.2 |
5-28.5 |
Y100L-6 |
1.5 |
2097 |
3640 |
NZSG-5 |
5000 |
2956 |
16 |
16-90 |
Y90L-4 |
1.5 |
5160 |
8031 |
NZSG-6 |
6000 |
2956 |
28.3 |
98 |
Y90L-4 |
1.5 |
5769 |
9200 |
NZSG-7 |
7000 |
3000 |
38.5 |
140 |
Y112M-6 |
2.2 |
8548 |
13361 |
NZSG-8 |
8000 |
3318 |
50.2 |
185 |
Y132S-6 |
3 |
12966 |
19289 |
NZSG-9 |
9000 |
3376 |
63 |
210 |
Y132S-6 |
3 |
15304 |
21960 |
NZSG-12 |
12000 |
3600 |
113 |
370 |
Y132S-6 |
3 |
25389 |
34823 |
NZSG-15 |
15000 |
4000 |
176 |
580 |
Y132(M2)-6 |
5.5 |
35800 |
58800 |
NZSG-18 |
18000 |
4400 |
255 |
960 |
YCT200-413 |
7.5 |
49694 |
65992 |
NZSG-20 |
20000 |
4400 |
315 |
1400 |
Y160(M2)-8 |
3 |
59365 |
81238 |
