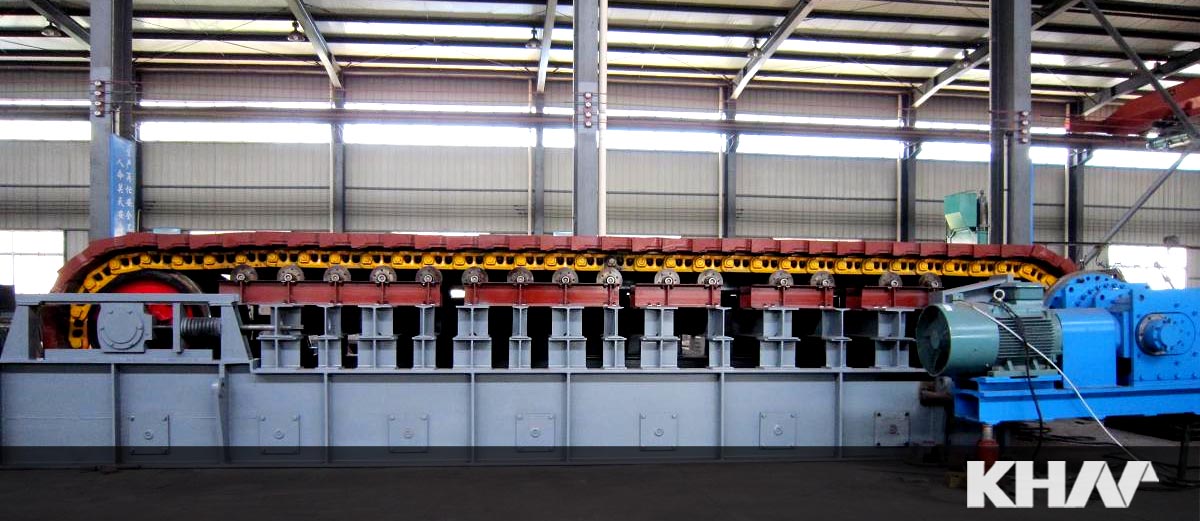

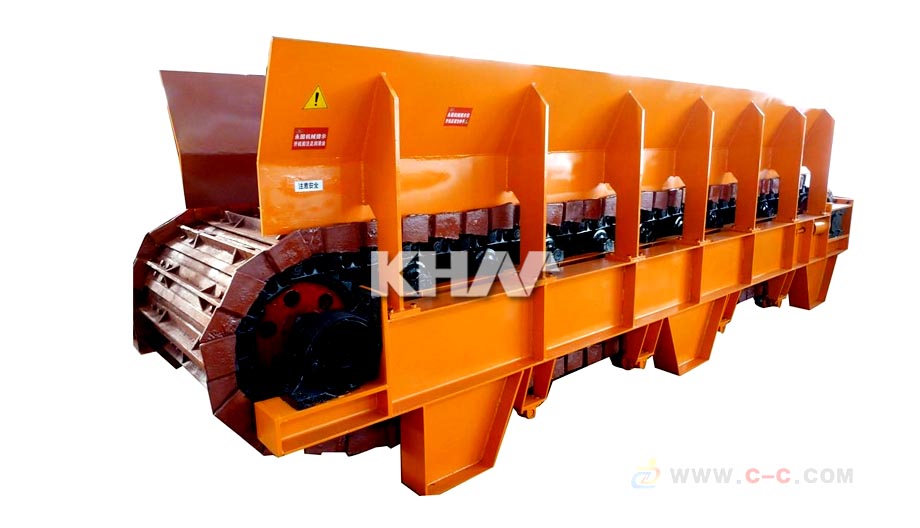

板式给料机
适用于短距离输送给料粒度160mm以下的块状物料。在矿山、选厂、化工、水泥、建材等部门，广泛用于从储料仓往破碎、运输等机械作均匀连续给料。可水平安装，也可倾斜安装，其最大向上倾角20度。一般适用于运输松散密度小于1200kg/m3、块重小于140kg、温度350℃以下的物料
板式输送机分为轻型、中型、重型3种。常用板式给料机为中型和重型。中型和重型板式给料机主要由以下若干部件组成：
1、传动装置：传动装置包括电动机、减速机、联轴器等。 2、头轮装置包括头部机座、主动轴、链轮、传动轴、前机架等。 3、链条 4、链板 5、尾轮装置：包括链轮、后机架、拉紧装置等。 6、支承与拦板 7、中间架
【产品简介】一款抗冲击、输送量大的给料机械。
【进料粒度】：160-700mm
【生产能力】：20-500t/h
【应用范围】：矿山、选厂、化工、水泥、建材等部门
【产品改进】采用大速比减速机，调速电动机，取消棘轮机构。
1、结构紧凑，质量可靠
2、用途广泛，工作效率高
3、设计一流，技术领先
工作原理
给料机由电动机、减速器驱动含有齿槽结构的头部链轮转动，从而使与链轮相啮合的牵引链条，牵引装有物料的输送槽向前运行。承载机构—牵引链在支重轮上行走，托轮托住输送槽,承受了物料与运行构件的重量。物料由位于尾部上方的储仓内推落到输送槽内，随输送槽向前运行至头部罩壳的溜槽口卸出
产品结构
板式给料机分为轻型、中型、重型3种。
常用板式给料机为中型和重型。中型和重型板式给料机主要由以下若干部件组成：
1、传动装置：传动装置包括电动机、减速机、联轴器等。 2、头轮装置包括头部机座、主动轴、链轮、传动轴、前机架等。 3、链条 4、链板 5、尾轮装置：包括链轮、后机架、拉紧装置等。 6、支承与拦板 7、中间架
技术参数
|
型号
|
链板
|
给料粒度(mm)
|
生产能力(m3/h)
|
电动机
|
外形尺寸(mm)长*宽*高
|
重量(kg)
|
|
宽度(mm)
|
链轮中心距离(mm)
|
速度(m/s)
|
型号
|
功率(kw)
|
|
GBH80-22
|
800
|
2200
|
0.025-1.5
|
≤300
|
15-91
|
Y132M-4
|
7.5
|
3840*2853*1185
|
3722
|
|
GBH80-4
|
800
|
4000
|
0.025-1.5
|
≤300
|
15-91
|
Y132M-4
|
7.5
|
5640*2826*1158
|
4903
|
|
GBH100-1.6
|
1000
|
1600
|
0.025-1.5
|
≤350
|
22-131
|
Y160M-6
|
7.5
|
3240*3026*1235
|
3561
|
|
GBH100-3
|
1000
|
3000
|
0.025-1.5
|
≤350
|
22-131
|
Y160M-6
|
7.5
|
4640*3114*1235
|
4584
|
|
GBH120-1.8
|
1200
|
1800
|
0.025-1.5
|
300-400
|
35-217
|
Y160M-6
|
7.5
|
3440*3314*1235
|
3965
|
|
GBH120-2.2
|
1200
|
2200
|
0.025-1.5
|
300-400
|
35-217
|
Y160M-6
|
7.5
|
3840*3314*1285
|
4238
|
|
GBH120-2.6
|
1200
|
2600
|
0.025-1.5
|
300-400
|
35-217
|
Y160M-6
|
7.5
|
4240*3314*1285
|
4572
|
|
GBH120-3
|
1200
|
3000
|
0.025-1.5
|
300-400
|
35-217
|
Y160M-6
|
7.5
|
4640*3314*1285
|
4866
|
|
GBH120-4
|
1200
|
4000
|
0.025-1.5
|
300-400
|
35-217
|
Y160M-6
|
7.5
|
5640*3314*1285
|
5706
|
|
GBH120-4.5
|
1200
|
4500
|
0.025-1.5
|
300-400
|
35-217
|
Y160M-6
|
7.5
|
6140*3314*1285
|
6114
|
