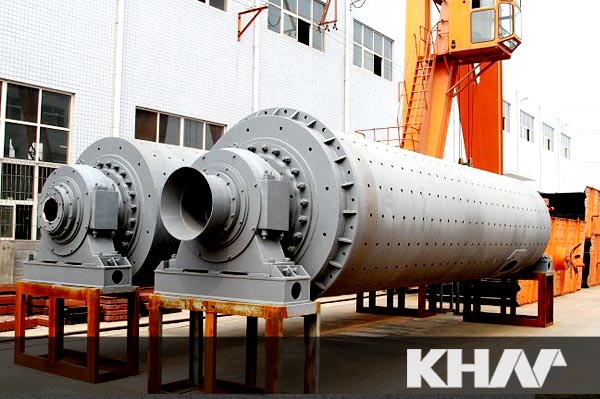

节能格子型球磨机是由金宏大业矿山机械的节能球磨机产品之一,具有启动容易、节能20-30%;采用沟槽式环形衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,减小了能耗;并且采用大排矿口,提高生产能力等优势。磨矿产品粒度粗,常用于一段磨矿。
【进料粒度】:≤20-≤25mm
【装球量】:1.5-338t
【应用范围】:广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

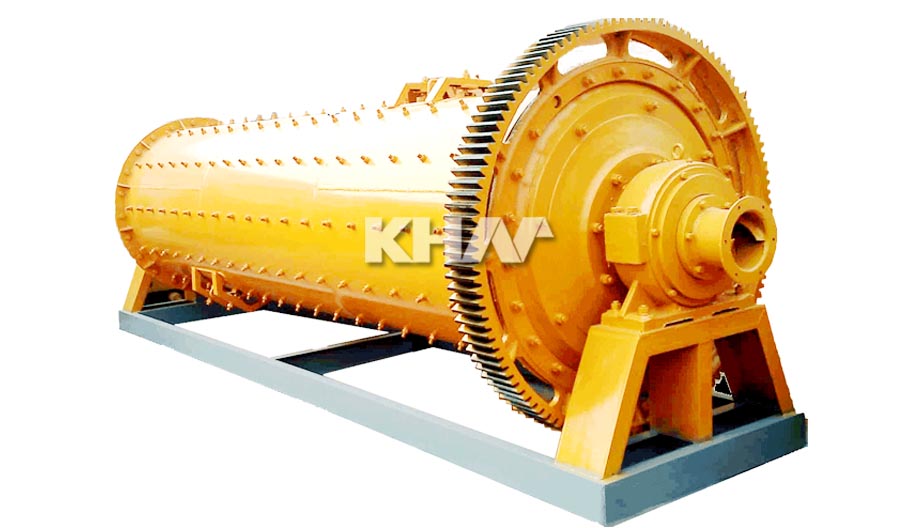

产品优势
1、中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,性能可靠。
2、传动采用大型双列调心滚子轴承代替滑动轴承,摩擦力大大降低,启动容易、节能20-30%。
3、采用沟槽式环形衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,减小了能耗。
4、大排矿口,生产能力大。
5、直径2.1米以下磨机采用整体机架,便于土建施工和设备安装。
6、油雾润滑装置,保证大小齿轮润滑可靠。
工作原理

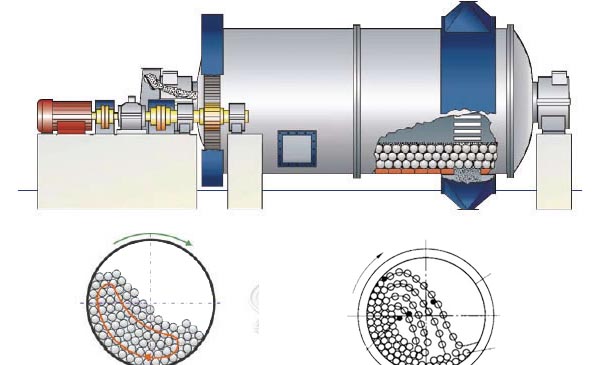

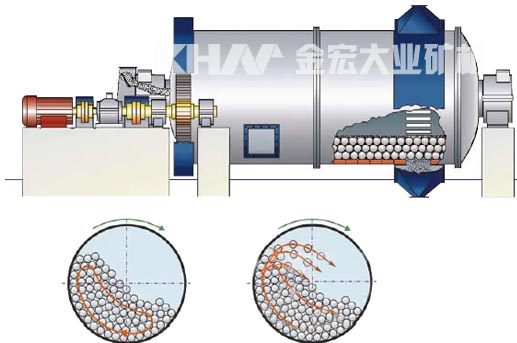

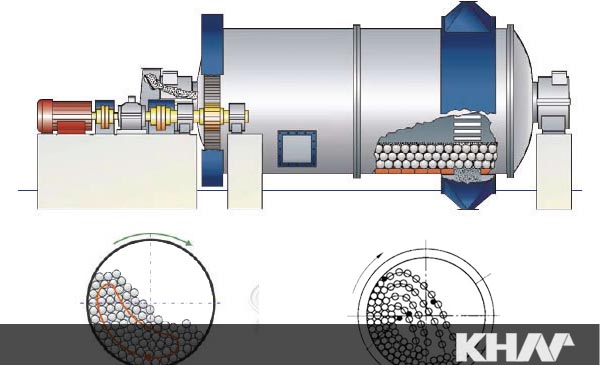

节能格子型球磨机主要部件是一个直径较小而长度较大的筒体,通过传动装置使其缓慢转动,物料从筒体给料端给入,在筒体内由于钢球及矿石本身的抛落冲击和自磨,物料得以粉碎。由于不断給入物料,其压力促使筒内物料由给料端向排料端移动。达到成品粒度的物料从筒体出料端排出。湿磨时,物料被水流带出;干磨时,物料被气流带出。直筒节能格子型球磨机在出料端有排料格子,磨机依靠格子板强制排矿,筒体内矿浆面低,减轻矿石过磨,并防止钢球排出。在相同生产条件下,生产能力较溢流型磨机高。筒体两端采用滚动轴承取代滑动轴承,节能显著。
技术参数
规格型号 |
筒体转速
(r/min) |
装球量
(t) |
进料粒度
(mm) |
出料粒度
(mm) |
产量
(t/h) |
电机功率
(kw) |
总重量
(t) |
Ф900×1800 |
36-38 |
1.5 |
≤20 |
0.075-0.89 |
0.65-2 |
18.5 |
5.5 |
Ф900×3000 |
36 |
2.7 |
≤20 |
0.075-0.89 |
1.1-3.5 |
22 |
6.7 |
Ф1200×2400 |
36 |
3 |
≤25 |
0.075-0.6 |
1.5-4.8 |
30 |
12 |
Ф1200×3000 |
36 |
3.5 |
≤25 |
0.074-0.4 |
1.6-5 |
37 |
12.8 |
Ф1200×4500 |
32.4 |
5 |
≤25 |
0.074-0.4 |
1.6-5.8 |
55 |
13.8 |
Ф1500×3000 |
29.7 |
7.5 |
≤25 |
0.074-0.4 |
2-5 |
75 |
16.8 |
Ф1500×4500 |
27 |
11 |
≤25 |
0.074-0.4 |
3-6 |
110 |
21 |
Ф1500×5700 |
28 |
12 |
≤25 |
0.074-0.4 |
3.5-6 |
130 |
25.8 |
Ф1830×3000 |
25.4 |
11 |
≤25 |
0.074-0.4 |
4-10 |
130 |
29 |
Ф1830×4500 |
25.4 |
15 |
≤25 |
0.074-0.4 |
4.5-12 |
155 |
35.5 |
Ф1830×6400 |
24.1 |
21 |
≤25 |
0.074-0.4 |
6.5-15 |
210 |
43 |
Ф1830×7000 |
24.1 |
23 |
≤25 |
0.074-0.4 |
7.5-17 |
245 |
43.8 |
Ф2100×3000 |
23.7 |
15 |
≤25 |
0.074-0.4 |
6.5-36 |
155 |
34.8 |
Ф2100×4500 |
23.7 |
24 |
≤25 |
0.074-0.4 |
8-43 |
245 |
38 |
Ф2100×7000 |
23.7 |
26 |
≤25 |
0.074-0.4 |
8-48 |
280 |
56.6 |
Ф2200×4500 |
21.5 |
27 |
≤25 |
0.074-0.4 |
9-45 |
280 |
51.8 |
Ф2200×6500 |
21.7 |
35 |
≤25 |
0.074-0.4 |
14-26 |
380 |
60 |
Ф2200×7000 |
21.7 |
35 |
≤25 |
0.074-0.4 |
15-28 |
380 |
62 |
Ф2200×7500 |
21.7 |
35 |
≤25 |
0.074-0.4 |
15-30 |
380 |
64.8 |
Ф2400×3000 |
21 |
23 |
≤25 |
0.074-0.4 |
7-50 |
245 |
54 |
Ф2400×4500 |
21 |
30 |
≤25 |
0.074-0.4 |
8.5-60 |
320 |
65 |
Ф2700×4000 |
20.7 |
40 |
≤25 |
0.074-0.4 |
12-80 |
380 |
94 |
Ф2700×4500 |
20.7 |
48 |
≤25 |
0.074-0.4 |
12-90 |
480 |
102 |
Ф3200×4500 |
18 |
65 |
≤25 |
0.074-0.4 |
按工艺条件定 |
800 |
137 |
Ф3600×4500 |
17 |
90 |
≤25 |
0.074-0.4 |
按工艺条件定 |
850 |
158 |
Ф3600×6000 |
17 |
110 |
≤25 |
0.074-0.4 |
按工艺条件定 |
1250 |
175 |
Ф3600×8500 |
18 |
131 |
≤25 |
0.074-0.4 |
45.8-256 |
1800 |
252 |
Ф4000×5000 |
16.9 |
121 |
≤25 |
0.074-0.4 |
45-208 |
1500 |
203 |
Ф4000×6000 |
16.9 |
146 |
≤25 |
0.074-0.4 |
65-248 |
1600 |
218 |
Ф4000×6700 |
16.9 |
149 |
≤25 |
0.074-0.4 |
45-252 |
1800 |
238 |
Ф4500×6400 |
15.6 |
172 |
≤25 |
0.074-0.4 |
54-306 |
2000 |
280 |
Ф5030×6400 |
14.4 |
216 |
≤25 |
0.074-0.4 |
68-386 |
2500 |
320 |
Ф5030×8300 |
14.4 |
266 |
≤25 |
0.074-0.4 |
88-500 |
3300 |
403 |
Ф5500×8500 |
13.8 |
338 |
≤25 |
0.074-0.4 |
108-615 |
4500 |
525 |
